2-Achsen Koordinatentisch K400

Clever kombiniert

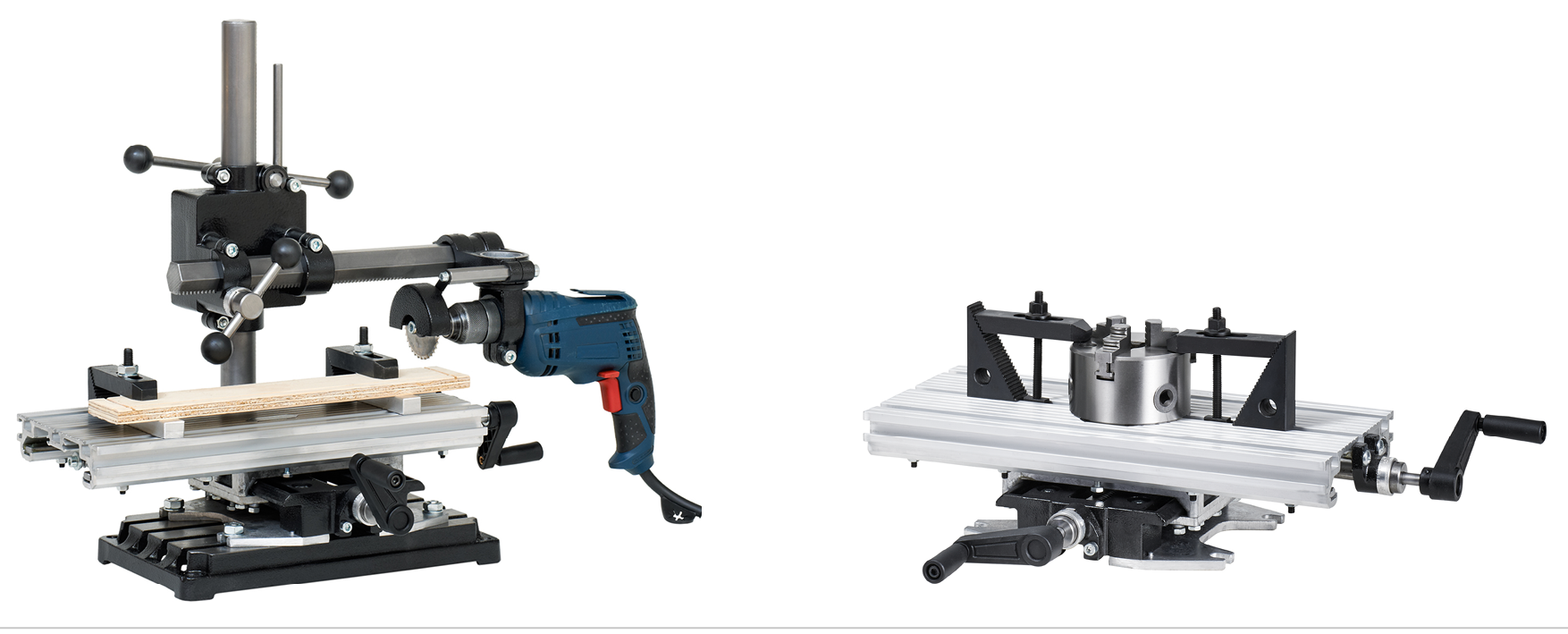

• mit WABECO Bohrständer Fräsständer BF
• 2 weitere Verfahrwege in X- und Y-Achse
• zum Fräsen von Rechtecktaschen und Langlöchern
• für diagonale Reihenbohrungen in X- und Y-Achse
• zum Bohren und Gewindeschneiden komplizierter Bohrbilder
• zum Stirnseiten bearbeiten
• zum Bearbeiten von Außen- und Innenkonturen
• zum Drehen

Vielseitig einsetzbar

• geeignet für Tisch-, Ständer- und Säulenbohrmaschinen etc.
• mit dem WABECO Koordinatentisch kann eine Tisch-, Ständer- oder
  Säulenbohrmaschine für Fräsarbeiten aufgerüstet werden

Arbeitsbereiche

• 320 mm Längsweg X-Achse
• 100 mm Querweg Y-Achse
• 105 mm Bauhöhe

Aufspannfläche

• 400 x 180 mm

Nuten Aufspannfläche

• 3 Nuten in der Aufspannfläche
• Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben

Nuten Längsseiten

• je 1 Nut in den Längsseiten
• Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben

Trapezgewindespindeln

• aus Stahl in X- und Y-Achse
• Steigung 4 mm
• Spindelspiel nachjustierbar

Skalenringe X- und Y-Achse

• Ablesegenauigkeit der Skalenringe 1 mm

Führungen

• nachstellbare Prismenführungen in X- und Y-Achse

INKLUSIVE

Spannpratzen Satz 58-teilig

• für 10 mm T-Nutenbreite und M8 Gewinde
  zum Lieferumfang gehören
• 12 Stufenblöcke
• 6 Stufenspanneisen
• 6 Bundmuttern
• 6 T-Nutensteine
• 24 Stiftschrauben
• 4 Verlängerungsmuttern
  Anwendung
• zum Spannen der Werkstücke
