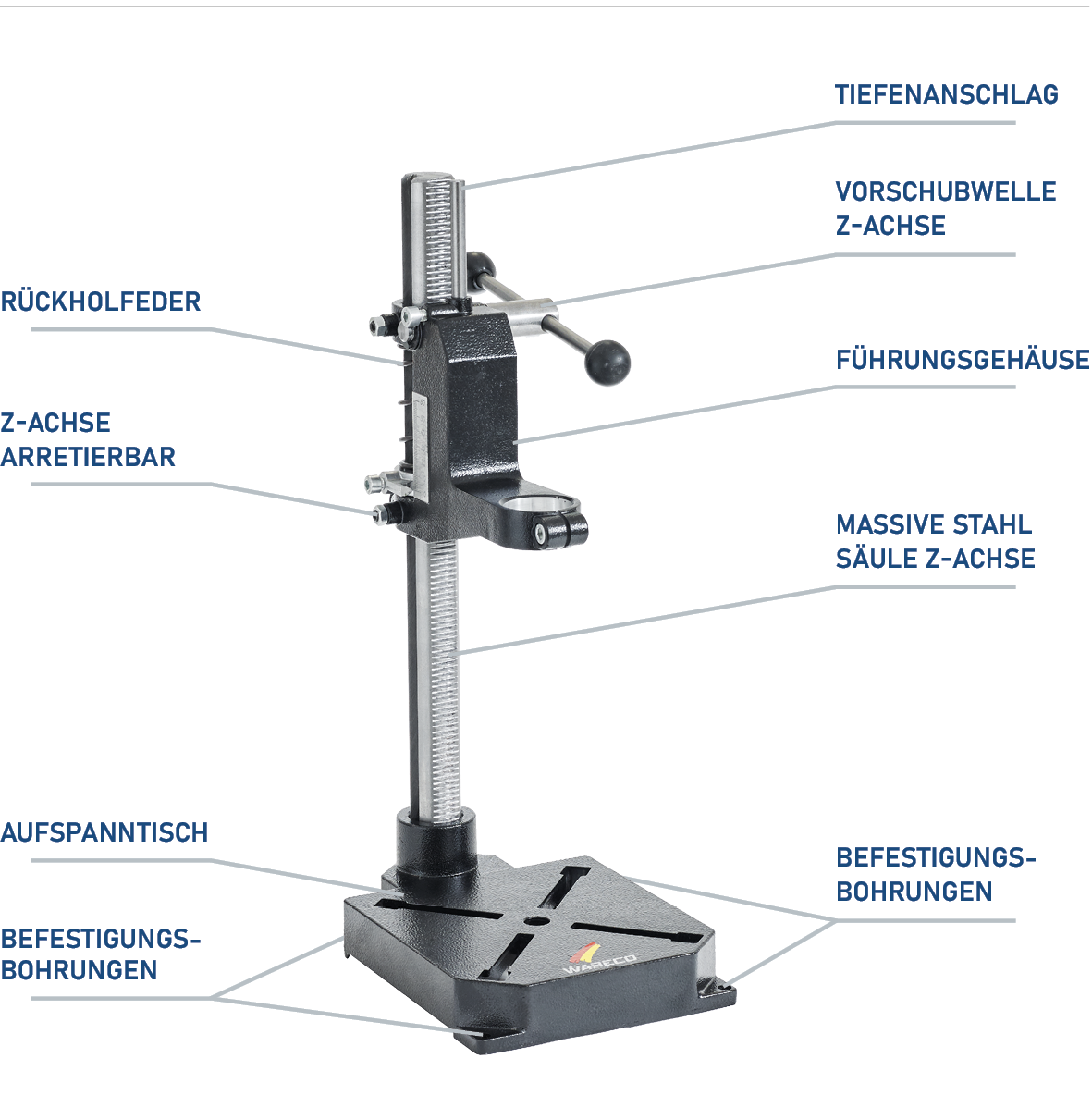

Bohrständer B1230

Genial

• Stahl Säule im Aufspanntisch um 360° drehbar und in jeder Position arretierbar
• Werkstücke können von allen Seiten und außerhalb des Aufspanntisches bearbeitet werden

Einsatzbereiche

• für Metall-, NE-, Holz- und Kunststoffbearbeitung

Exaktes Bohren

• zum Bohren von senkrechten (vertikalen) Bohrungen

Arbeitsbereiche

• 280 mm Vertikalweg Z-Achse ohne Rückholfeder
• 60 mm Bohrhub vertikal mit Rückholfeder

Schwere, robuste Ausführung

• Gewicht 5,2 kg

Massive Stahl Säule Z-Achse

• massive Stahl Säule Ø 35 mm
• aus Vollmaterial
• mit eingefräster Verzahnung und Führungsnut
• drehbar um 360° und in jeder Position arretierbar

Führungsgehäuse

• zur Aufnahme von Antriebseinheiten mit Euronorm Ø 43 mm
• Ausladung 127 mm
• 2 nachjustierbare Exzenterrollenführungen
• mit Rückholfeder
• Vorschubwelle mit Vorschubhebel Z-Achse

Tiefenanschlag

• zum Bohren der Werkstücke auf immer exakt die gleiche Bohrtiefe

Z-Achse arretierbar

• mit 2 Klemmschrauben

Aufspanntisch

• Aufspannfläche 185 x 200 mm
• mit 4 T-Nuten, dadurch flexible und stabile Werkstückspannung
• Breite der T-Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben
• mit 4 Befestigungsbohrungen

INKLUSIVE

Maschinenschraubstock mit Schnellverstellung

• mit Doppelsäulen-Führung
• mit Gummi-Schutzbacken
• Horizontal- und Vertikalprisma für Rundmaterial
• offene Grundplatte zum Durchbohren oder Durchspannen der Werkstücke
• Trapezgewindespindel

  Technische Daten

• Backenbreite 100 mm
• Spannweite 100 mm
• Backenhöhe 35 mm
• Gewicht 1,6 kg

  Anwendung

• zum Spannen der Werkstücke
