Bohrständer Fräsständer BF1244

Einzigartig Vielseitig

"BOHREN - FRÄSEN - DRECHSELN - DREHEN"

Einzigartig mit 2 Zustellachsen

• für vertikale und horizontale Bohr- und Fräsarbeiten
• Z-Achse - vertikale Zustellachse für Bohrarbeiten
• Y-Achse - horizontale Zustellachse für Fräsarbeiten

Genial

• Stahl Säule im Aufspanntisch um 360° drehbar und in jeder Position arretierbar
• Werkstücke können von allen Seiten und außerhalb des Aufspanntisches bearbeitet werden

Einsatzbereich

• für Metall-, NE-, Holz- und Kunststoffbearbeitung

Exaktes Bohren und Fräsen

• exaktes Positionieren der Werkzeuge über den Werkstücken

Platzsparend

• flexible und platzsparende Alternative zu Tisch-, Ständer- und Säulenbohrmaschinen

Arbeitsbereiche

• 750 mm Vertikalweg Z-Achse
  1000 mm Gesamthöhe Stahl Säule
• 325 mm Querweg Y-Achse
  500 mm Gesamtlänge Sechskant Stahl Ausleger

Schwere, robuste Ausführung

• Gewicht des Bohrständer Fräsständer BF1244 18,3 kg

Massive Stahl Säule Z-Achse

• massive Stahl Säule Ø 35 mm aus Vollmaterial
• mit eingefräster Verzahnung
• drehbar um 360°

Führungsgehäuse

• mit 2 nachjustierbaren Exzenterrollenführungen

Tiefenanschlag und Rückholfeder

• zum Bohren der Werkstücke auf immer exakt die gleiche Bohrtiefe

Z- und Y-Achse arretierbar

• mit 2 Klemmschrauben

Skalenringe Z- und Y-Achse

• Vorschubhebel in der Z-Achse mit einstellbarem Skalenring
• Vorschubhebel in der Y-Achse mit einstellbarem Skalenring
• Ablesegenauigkeit 1 mm

Sechskant Stahl Ausleger Y-Achse

• massiver Sechskant Stahl Ausleger ⬢ 30 mm aus Vollmaterial
• mit eingefräster Verzahnung

Maschinenträger

• schwenkbar um 360° mit Arretierung alle 15°
• zur Aufnahme von Antriebseinheiten mit Euronorm Ø 43 mm

Aufspanntisch

• aus Grauguss
• Aufspannfläche plangefräst B300 x T180 x H40 mm
• mit 4 T-Nuten, dadurch flexible und stabile Werkstückspannung
• Breite der T-Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben

INKLUSIVE

2-Achsen Koordinatentisch K600

• Aufspannfläche
  600 x 180 mm
• Arbeitsbereiche
  520 mm Längsweg X-Achse

  100 mm Querweg Y-Achse

  105 mm Bauhöhe
• Koordinatentisch
  3 Nuten in der Aufspannfläche

  je 1 Nut in den Längsseiten

  Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben

  Skalenringe in X- und Y-Achse

  Trapezgewindespindeln in X- und Y-Achse nachjustierbar

  nachstellbare Prismenführungen in X- und Y-Achse

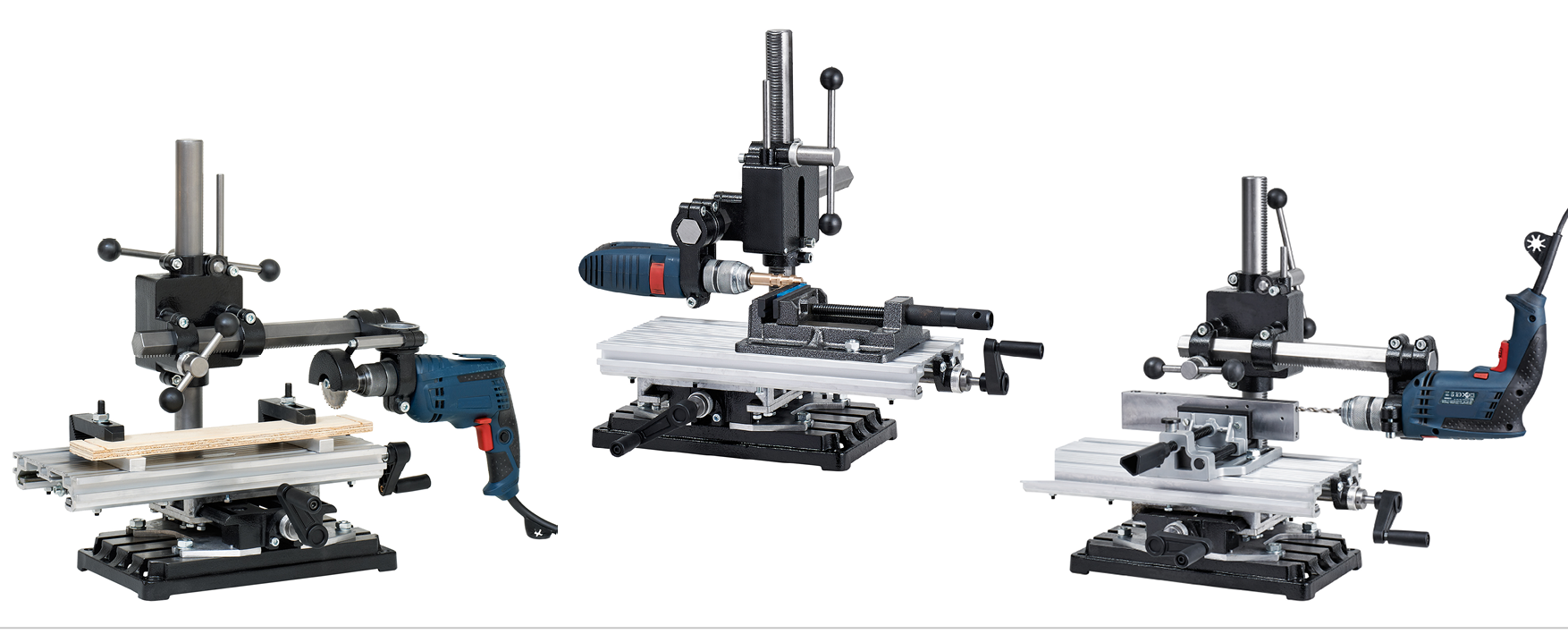

• Anwendung
  2 weitere Verfahrwege in X- und Y-Achse

  zum Fräsen von Rechtecktaschen und Langlöchern

  für Reihenbohrungen diagonal in X- und Y-Achse

  zum Bohren und Gewindeschneiden komplizierter Bohrbilder

  zum Stirnseiten bearbeiten

  zum Bearbeiten von Außen- und Innenkonturen

  zum Drehen
