CNC Drehmaschine CC-D6000 CA BASIC
mit NCCAD BASIC
Steuerung und Drehsoftware
Prismengussbett
Hauptspindeldurchlass Ø 30 mm
Hauptspindel nach DIN 55029 Größe 4
Camlock 3-Backen Drehbankfutter Ø 125 mm
Mitlaufende Körnerspitze MK2
Vorschubspindeln - Trapezgewindespindeln
Antriebsleistung 1,4 kW, 30 - 2300 U/min
Spitzenweite 600 mm
Spitzenhöhe 135 mm
Steuerung und Drehsoftware
Prismengussbett
Hauptspindeldurchlass Ø 30 mm
Hauptspindel nach DIN 55029 Größe 4
Camlock 3-Backen Drehbankfutter Ø 125 mm
Mitlaufende Körnerspitze MK2
Vorschubspindeln - Trapezgewindespindeln
Antriebsleistung 1,4 kW, 30 - 2300 U/min
Spitzenweite 600 mm
Spitzenhöhe 135 mm
Verfügbarkeit:Lieferbar
Artikelnummer:
1060024V
Lieferzeit: auf Anfrage
Sonderpreis
8.879,99 €
Katalogpreis
10.948,00 €
inkl. MwSt., zzgl. Versandkosten
An der Kasse ggf. Abweichungen der USt. in Abhängigkeit einer Lieferadresse im Ausland


Leitspindel CNC Drehmaschine CC-D6000 CA BASIC
- für die Metall-, NE und Kunststoffbearbeitung
Vorteil
- die Drehmaschinen sind sowohl konventionell wie auch in CNC Betrieb einsetzbar

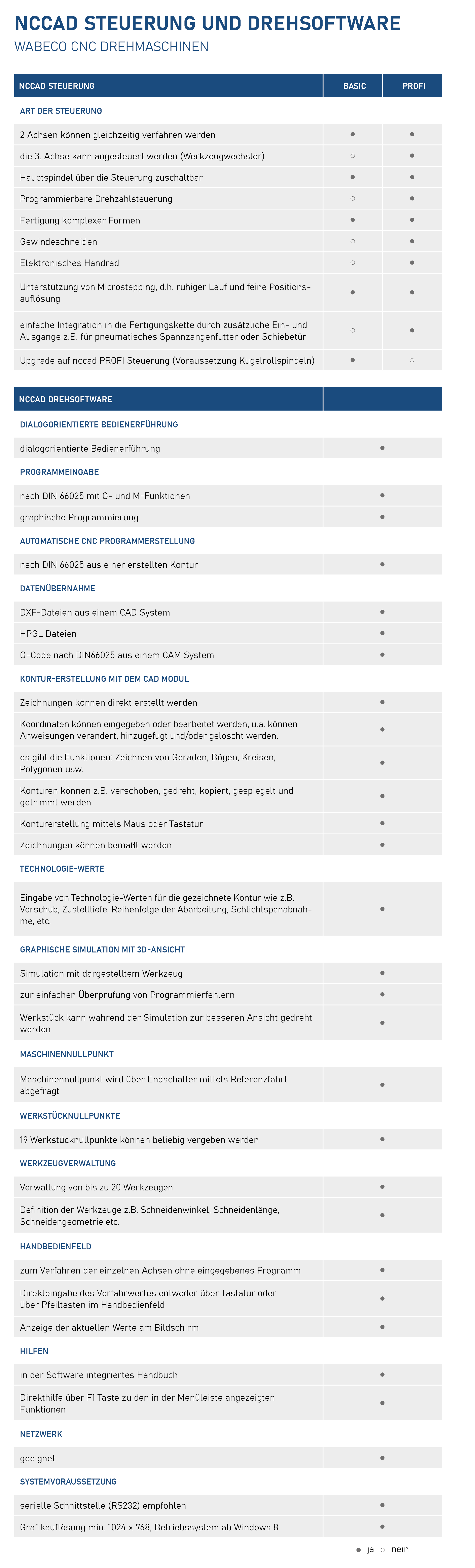

CNC Steuerung
- nccad BASIC Steuerung
CNC Software
- nccad Drehsoftware
Programmerstellung (PC Steuerung)
- zur Programmerstellung und Ansteuerung der CNC Maschine wird ein PC benötigt (PCs gehören nicht zum Lieferumfang)
- der PC übernimmt die Programmerstellung, Programmverwaltung und Archivierung der Daten
- CNC-Programme können auf mehreren PC´s unabhängig von der CNC Maschine erstellt werden.
Prismengussbett
- aus diagonal verripptem Grauguss
- induktiv gehärtete und geschliffene Führungsbahnen
Grundausstattung
- Camlock 3-Backen Drehbankfutter Ø 125 mm
- Mitlaufende Körnerspitze MK2
Arbeitsbereiche
- Spitzenweite 600 mm
- Spitzenhöhe 135 mm
- Werkstückdurchmesser max. 270 mm
Maschinengenauigkeit
- nach DIN 8606
Hauptantriebsmotor
- 1,4 kW, 230 V, 50/60 Hz
- Einphasen Reihenschlussmotor drehzahlgeregelt
- elektronisch stufenlos regelbarer Antrieb 30 - 2300 U/min
Geräuschearm
- extrem geräuscharmer Lauf durch innovativen Riemenantrieb
Antriebstechnologie
- mit mehrfacher Fehlerüberwachungsschaltung
Spindelstock
- Hauptspindel in 2 nachstellbaren Präzisions DIN Kegelrollenlagern
- Rechts-Linkslauf der Hauptspindel
- Vorgelege zwischen Hauptspindel und Antrieb
Hauptspindeldurchlass Ø 30 mm
- mit geschliffenem Kegeleinsatz MK3
Hauptspindel
- nach DIN 55029 Größe 4 Camlock Schnellverschluss zum schnellen Wechsel des Futters
Vorschubspindeln
- Trapezgewindespindeln in allen Achsen
Leitspindelantrieb
- mit Leitspindelantrieb und Wechselradschere
- mit Wendeherz Getriebe für Links- und Rechtsgewinde
Überlastkupplung
- an Leitspindel und Leitspindelantrieb
Gewindeschneiden konventionell
- Wechselräder Satz für metrische 0,25-7,0 mm und zöllige 10-40 G/" Gewinde und automatischem Längsvorschub 0,16 mm/U
Werkzeugschlitten
- Schwalbenschwanzführungen spielfrei nachjustierbar
- Späneabstreifer
Reitstock
- mit Schnellverstellung
Leistungsstarke Schrittmotore
Maschinen Bedienpanel
- mit integrierten Maschinen Bedienelementen
Garantie
- 2 Jahre Garantie - für Verschleißteile gilt die Garantie nicht
- Lieferung von Ersatzteilen auch nach Jahren gewährleistet
Vorführungen
- Sie sind herzlich eingeladen in unseren Vorführraum in Remscheid. Hier können wir Ihnen unsere Wabeco Drehmaschinen persönlich vorführen und Sie ausführlich beraten.
Sondermaschinenbau
- Wir bieten auch Sondermaschinenbau an - bitte sprechen Sie uns an
Prismengussbett | |
Prismengussbett aus diagonal veripptem Grauguss | ● |
induktiv gehärtete und geschliffene Führungsbahnen | ● |
Arbeitsbereiche | |
Spitzenweite | 600 mm |
Spitzenhöhe | 135 mm |
Werkstückdurchmesser | max. 270 mm |
Dreh-Ø über Querschlitten | 170 mm |
Bettbreite | 180 mm |
Maschinengenauigkeit | |
Maschinengenauigkeit nach DIN 8606 | ● |
Rundlaufgenauigkeit der Spindelnase | 0,005 mm |
zylindrisch drehen auf 100 mm fliegend | 0,01 mm |
zylindrisch drehen mit Schlichtspan auf 300 mm zwischen den Spitzen | ± 0,015 mm |
Hauptantriebsmotor | |
Einphasen Reihenschlussmotor drehzahlgeregelt 230V, 50/60 Hz | 1,4 kW |
in Gleichstromausführung mit permanenter Drehzahlüberwachung | ● |
elektronisch stufenlos regelbarer Antrieb | 30 - 2300 U/min |
Hauptspindelantrieb, welcher sich über ein Potentiometer auf einen großen Schnittgeschwindigkeitsbereich einstellen lässt | ● |
mit Überlastschutz | ● |
dynamisches Drehmoment über die gesamte Drehzahl | ● |
großes Drehmoment auch im unteren Drehzahlbereich | ● |
Geräuscharm | |
extrem geräuscharmer Lauf durch innovativen Riemenantrieb | ● |
Antriebstechnologie | |
Antriebselektronik mit mehrfacher Fehlerüberwachungsschaltung | ● |
z.B. Abdrehen einer Stahlwelle Ø 50 mm in einer Zustellung um | ca. 5 mm |
Spindelstock | |
Gehäuse aus Grauguss | ● |
Prismenut von Hand eingeschabt | ● |
Hauptspindel in 2 nachstellbaren Präzisions DIN Kegelrollenlagern | ● |
Rechts-Linkslauf der Hauptspindel | ● |
Vorgelege zwischen Hauptspindel und Antrieb | ● |
Hauptspindeldurchlass | Hauptspindeldurchlass Ø 30 mm | ● |
mit geschliffenem Kegeleinsatz in der Hauptspindel | MK3 |
Hauptspindel | |
nach DIN 55029 Größe 4 | ● |
Camlock Schnellverschluss | ● |
zum schnellen Wechsel von Drehbank- und Spannzangenfutter über den Schnellverschluss | ● |
Vorschubspindeln | |
Trapezgewindespindeln | ● |
Leitspindelantrieb | |
mit Leitspindelantrieb und Wechselradschere für automatischen Vorschub | 0,085 mm/U |
Wendeherz-Getriebe für Links-Rechtgewinde | ● |
Überlastkupplung | an Leitspindel und Leitspindelantrieb zur Vermeidung von Schäden am Vorschubsystem | ● |
Gewindeschneiden (im konventionellen Betrieb) | |
Wechselrädersatz zum Gewindeschneiden | metrisch 0,25 - 7,0 mm zöllig 10 - 40 G/" |
und für automatischen Vorschub | 0,16 mm/U |
Werkzeugschlitten | |
universell verstellbar | ● |
Schwalbenschwanzführungen spielfrei nachjustierbar | ● |
Ablesegenauigkeit der Skalenringe | 0,05 mm |
Verstellbarkeit des Querschlittens | 140 mm |
Verstellbarkeit des Längsschlittens | 60 mm |
Längsschlitten schwenkbar um 360° | ● |
max. Drehstahlhöhe | 20 mm |
Späneabstreifer verhindern das Eindringen von Schmutz und Späne in die Führung | ● |
Reitstock mit Schnellverstellung | |
seitliche Verstellbarkeit des Reitstock Oberteils | ± 10 mm |
Reitstockpinole mit Innenmorsekegel MK2 | ● |
Pinole verstellbar | 65 mm |
Skalenring Ablesegenauigkeit | 0,1 mm |
Leistungsstarke Schrittmotore | |
in X- und Z- Achse | ● |
wartungsfrei | ● |
hohe Vorschub- und Beschleunigungswerte | ● |
hohes Haltemoment | ● |
Verfahrgeschwindigkeit (Eilgang) | |
in X- und Z-Achse | 30 - 500 mm/min |
Endschalter | |
in X- und Z-Achse | ● |
mechanische Einzel-Grenztaster | ● |
Abmessung und Gewicht | |
Maschinenabmessungen ohne Verpackung | B1230 x T510 x H470 mm |
Gewicht ohne Verpackung | 172 kg |
